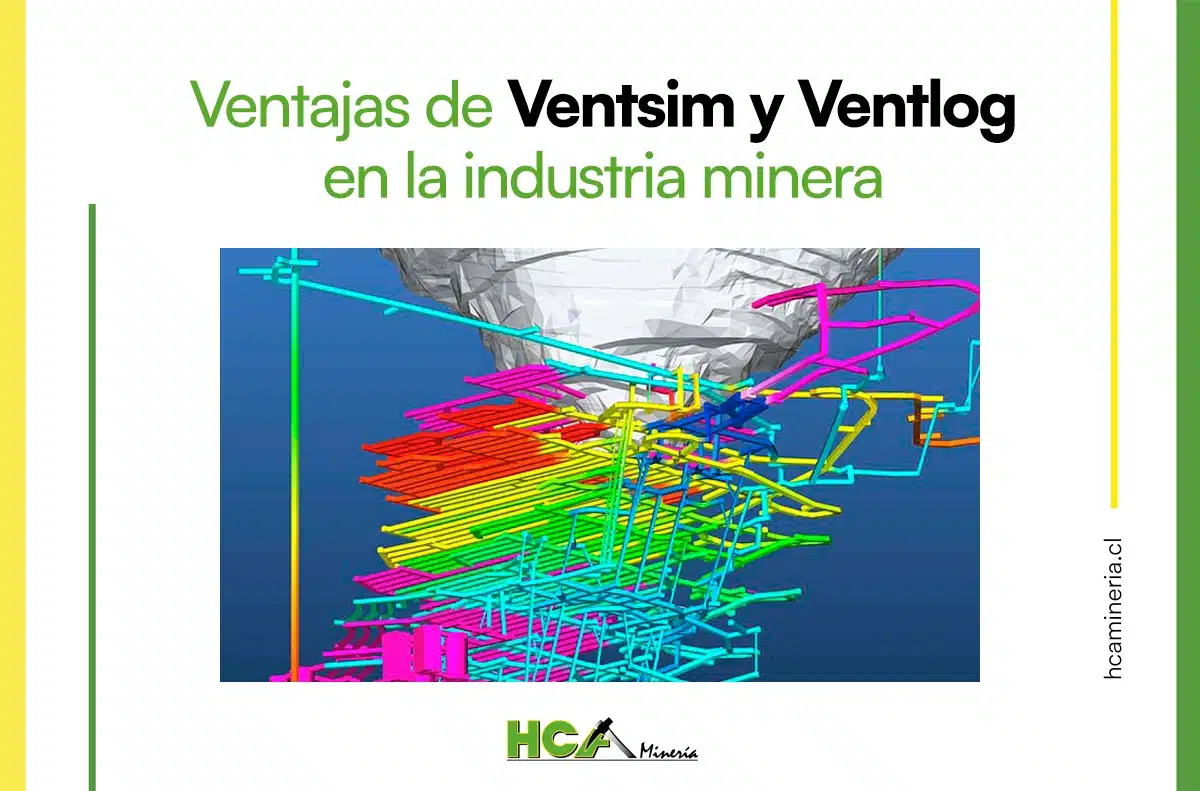

Ventsim y Ventlog son dos softwares líderes en la simulación y diseño de redes de ventilación subterránea 3D.
Sus capacidades de modelado, análisis y monitoreo avanzadas, han convertido a estos programas en herramientas esenciales para optimizar la ventilación de minas.
En esta nota, profundizaremos en las características, ventajas y aplicaciones de cada software y cómo juntos, favorecen una faena más segura, eficiente y sostenible.
¿Qué es Ventsim?
Ventsim™ es un software de ventilación de minas que permite a los ingenieros y profesionales afines modelar, simular, evaluar y optimizar con precisión los sistemas de ventilación dentro de estas, mediante la creación de un modelo 3D generado a partir de los planos de la mina.
Desde su lanzamiento por Howden en los años 90’ (VentSim Classic), han surgido distintas versiones, siendo Ventsim DESIGN 6 (Estándar, Avanzada y Premium) su último lanzamiento. Hoy en día, es utilizado en más de 1500 agencias y minas a nivel mundial.
Estas son algunas de las ventajas que ofrece su última versión:
Ventajas de Ventsim en la industria minera
Ventsim DESIGN™ es considerado la opción ideal para minas de todos los tamaños y tipos por varias razones:
1. Simulación precisa
La simulación precisa de la ventilación en minas es una de las principales ventajas de Ventsim DESIGN™.
Sus métodos de última generación aportan resultados puntuales y confiables sobreel flujo de aire, presión, gases, calor, radón, fuego, aspectos financieros, etc., permitiendo la identificación temprana de puntos críticos y la aplicación de las medidas correctivas requeridas.
2. Facilidad de uso
VentSim DESIGN™ ha sido programado para facilitar lo más posible el proceso de análisis de un modelo de ventilación, con una interfaz de usuario intuitiva que es fácil de aprender y usar, completamente controlable a través del mouse.
Los gráficos 3D representan de forma precisa los tamaños, las formas y las ubicaciones de los conductos de ventilación; los colores representan diversos tipos de datos (temperatura, presión, etc.); las flechas animadas exponen la velocidad y dirección del flujo, los ventiladores, etc.
Gracias a estos aspectos gráficos, se elimina o aminora la necesidad de rastrear una gran cantidad de datos en forma de texto, facilitando el análisis y validación de los modelos de ventilación de manera rápida y reduciendo la probabilidad de error.
Un tip: La gran mayoría de los botones y casillas de VentSim™ DESIGN tienen un consejo de herramienta que amplía la información al pasar el ratón sobre ellos.
3. Versatilidad
El software Ventsim DESIGN™ es útil para modelar una amplia gama de circuitos de ventilación, desde minas simples hasta redes complejas.
4. Funciones vanguardistas
Ventsim DESIGN™ incluye una amplia gama de funciones potentes para modelar y simular flujos de aire, presiones, calor, gases, material particulado diésel (MPD), fuego, radón y otros datos de ventilación en una mina.
El módulo adicional Ventsim Safety permite modelar el impacto de un incendio en el sistema de ventilación subterráneo, ensayar ideas para mitigar el impacto del fuego y calcular la ruta más cercana y segura a la salida desde cualquier punto de la mina (rutas de escape).
Otra aplicación de software independiente y que está incluida en Ventsim DESIGN™ es la calculadora de ductos, diseñada para hacer un cálculo simple basado en la disposición de ventiladores y conductos de manera rápida y fácil.
Por otro lado, Ventsim DESIGN puede asociarse con Ventsim™ CONTROL, un sistema de ventilación bajo demanda (VOD) que permite controlar y automatizar los sistemas de flujo de aire, refrigeración y calefacción.
Esta acción permite entregar la cantidad de aire en el lugar justo y en el momento requerido, de la forma más eficiente posible.
En el artículo: Automatización de la ventilación en minería: Una tecnología eficiente, descubrirás los beneficios de Ventsim™ CONTROL y datos interesantes sobre sus características.
5. Escalabilidad
La herramienta Ventsim DESIGN™ puede satisfacer los requerimientos de cualquier proyecto, desde pequeños estudios de viabilidad hasta grandes proyectos de minas.
6. Mejora de la seguridad y salud de los trabajadores
Gracias a su capacidad para simular de forma precisa la ventilación en minas, Ventsim DESIGN™ contribuye a garantizar unas condiciones de trabajo óptimas, evitando la acumulación de gases tóxicos o explosivos que puedan representar un riesgo para los mineros.
Además, la identificación y resolución efectiva de problemas de ventilación permite prevenir accidentes.
7. Soporte
Ventsim DESIGN™ está respaldado por un equipo de ingenieros expertos en el área, que pueden brindar su asistencia cuando la necesite.
Estas ventajas convierten a Ventsim™ en una herramienta útil en todas las etapas del diseño de ventilación, desde la planificación hasta la optimización constante de las operaciones cotidianas en una mina en funcionamiento.
Veamos a detalle algunas de las aplicaciones que cada versión ofrece:
Aplicaciones de VentSim DESIGN™
Estas son algunas herramientas que cada versión de VentSim DESIGN™ofrece al usuario:
1. VentSim DESIGN™ Estándar
- Simulación y entrega de registro de caudales y presiones existentes en una mina.
- Simulaciones de casos hipotéticos para nuevos desarrollos planificados.
- Planeamiento de los requerimientos de la ventilación (a corto y largo plazo).
- Asistencia en la elección de los tipos de circuitos de ventiladores.
- Apoyo en el análisis financiero de las distintas opciones de ventilación.
- Simulación de la distribución y concentraciones de humo, polvo o gas, para el planeamiento de la mina o en situaciones de emergencia.
2. VentSim DESIGN™ Avanzada
- Simulación termodinámica completa de calor, humedad y refrigeración en minas subterráneas.
- Modelado de volante termodinámico (aplicación Beta) para mostrar las temperaturas máximas y mínimas probables que se produce debido al efecto de día/noche en todas las partes de la mina.
- Herramienta para verificar las recirculaciones de aire en la mina.
- Análisis de la compresibilidad del aire en minas más profundas.
- Evaluación de múltiples opciones de tamaño de los ductos de ventilación.
- Modelado de análisis dinámicos basados en el tiempo de contaminantes, gas, gases diésel o calor diseminado en una mina.
- Simulación de las concentraciones de Emisiones de Material Particulado Diésel (MPD) a través de la mina.
- Optimización financiera, para analizar los costos de ventilación y ayudar a reducirlos.
3. VentSim DESIGN™ Premium
- Simulación dinámica y sincrónica de diversos parámetros de ventilación (contaminantes, gas, gases diésel, calor y flujo de aire).
- Herramienta Vent FIRE™,que permite simular el calor y gases producto del fuego.
- Extensión LiveVIEW™ para conectarse a fuentes de datos externos (bases de datos SQL, archivos de datos Excel o Access, etc.) provenientes de sensores subterráneos en tiempo real y desplegar los datos en los modelos 3D de VentSim.
- Opciones de calefacción o refrigeración en el análisis de red.
- Simulación de radón, que prevé los niveles de exposición de los trabajadores (según las tasas de emisión de radón de diferentes áreas y el período de tiempo que el gas puede permanecer en la atmósfera de la mina).
- Vinculación con datos de ventilación de áreas subterráneas provenientes de programas independientes como Ventlog™.
- Agregado Ventsim CONNECT™ (opcional), útil para conectarse de forma directa a dispositivos in situ para propósitos de monitoreo o control (ventiladores, sensores, reguladores, etc.).
- Incorporación de textura (factores de fricción).
- Perfil de polvo.
- Calculadora de carbono.
- Rutas de escape hacia un lugar seguro desde cualquier punto del modelo de ventilación (Ventsim Safety).
Un tip: «Staging» es una función mejorada disponible en todas las versiones de Ventsim DESIGN™ para planificar la vida útil de la mina, representando la red de ventilación de un año en particular.
Es momento de descubrir las potencialidades de Ventlog™:
¿Qué es Ventlog™?
Ventlog™ es un software independiente diseñado para registrar y almacenar datos de ventilación obtenidos a partir de prospección subterránea.
Estas son algunas de las ventajas que ofrece:
Ventajas de Ventlog™ en la industria minera
1. Monitoreo en tiempo real
Ventlog™ proporciona monitoreo en tiempo real del rendimiento del sistema de ventilación, permitiendo a los operadores tomar medidas correctivas de inmediato si se detectan problemas, prevenir accidentes y reducir los costos operativos.
2. Registro de datos
El programa Ventlog™ almacena una cantidad ilimitada de datos de encuestas subterráneas de ventilación (flujos de aire y velocidades, temperaturas, presiones, encuestas PQ y gases) en un formato de base de datos sistemática, muy útil al momento de ejecutar análisis y reportes.
3. Optimización de datos de ventilación
La encuesta de ventilación forma una parte importante de un plan de gestión de ventilación y generalmente es un requisito legal para cada mina. Estos datos, son registrados comúnmente en hojas de cálculo Excel o bases de datos ad-hoc.
Ventlog™ está diseñado para reemplazar estas viejas prácticas, almacenando los diferentes datos de ventilación en un archivo de formato de base de datos estándar de la industria (que puede ser integrado o analizado por otros sistemas).
Así, los datos de ventilación se pueden filtrar, ordenar, analizar y graficar para cualquier ubicación o rango de fechas y de forma instantánea, facilitando una detección temprana de fallas o anomalías en la ventilación.
4. Facilidad de uso
Ventlog™ dispone de una interfaz y asistentes fáciles de usar para configurar rápidamente sistemas de registro de ventilación para minas.
Un tip: Ventlog™ cuenta con una App para dispositivos móviles y computadoras, como una solución de registro de datos de ventilación in situ de forma simple.
Estas son algunas de sus aplicaciones más destacadas:
Aplicaciones de Ventlog™
- Monitoreo del rendimiento del sistema de ventilación en tiempo real y detección de problemas potenciales.
- Establecimiento de ubicaciones de prospección subterráneas, incluidas fotos reales de sitios subterráneos.
- Representación gráfica de características para permitir que las condiciones de ventilación múltiple se conviertan en tendencias en diferentes ubicaciones.
- Los datos de ventilación y la dirección del flujo de aire se pueden exportar a un archivo DXF, lo que permite importarlos fácilmente en los planes de minería para ayudar con los planes legales.
La integración de Ventsim™ y Ventlog™ como herramientas complementarias, brinda una solución completa y eficaz para la gestión de la ventilación en minas subterráneas:
Integración de Ventsim y Ventlog en la industria minera
Hacer uso de VentSim™ y Ventlog™ para optimizar la ventilación en la mina es una decisión inteligente.
VentSim™, por un lado, permite simular el flujo de aire y predecir su comportamiento en las redes de ventilación de una mina; Ventlog™ recopila datos en tiempo real sobre el estado de la red de ventilación y proporciona información crítica para la toma de decisiones.
Al enlazar ambas herramientas, es posible superponer automáticamente los datos de la encuesta de ventilación con los resultados simulados, generando un modelo de ventilación de la mina óptimo e información clave de los cambios históricos de ventilación.
Esta integración permite mejorar la eficiencia, la productividad y la seguridad de las operaciones mineras, lo que se traduce en una reducción significativa de los costos operativos y un aumento de la rentabilidad.
