En la minería moderna, el dragado es un proceso crítico para la continuidad operacional, abarcando desde la gestión de sedimentos hasta la recuperación de materiales de alto valor.
Dado que cada faena impone desafíos únicos, la selección del sistema de bombeo es una decisión estratégica con impacto directo en el OPEX, la seguridad y el ciclo de vida de la instalación. Por ello, la configuración debe fundamentarse en datos técnicos precisos y no en supuestos operativos.
Para asegurar un sistema de dragado eficiente y robusto, recomendamos evaluar estos 5 criterios técnicos esenciales:

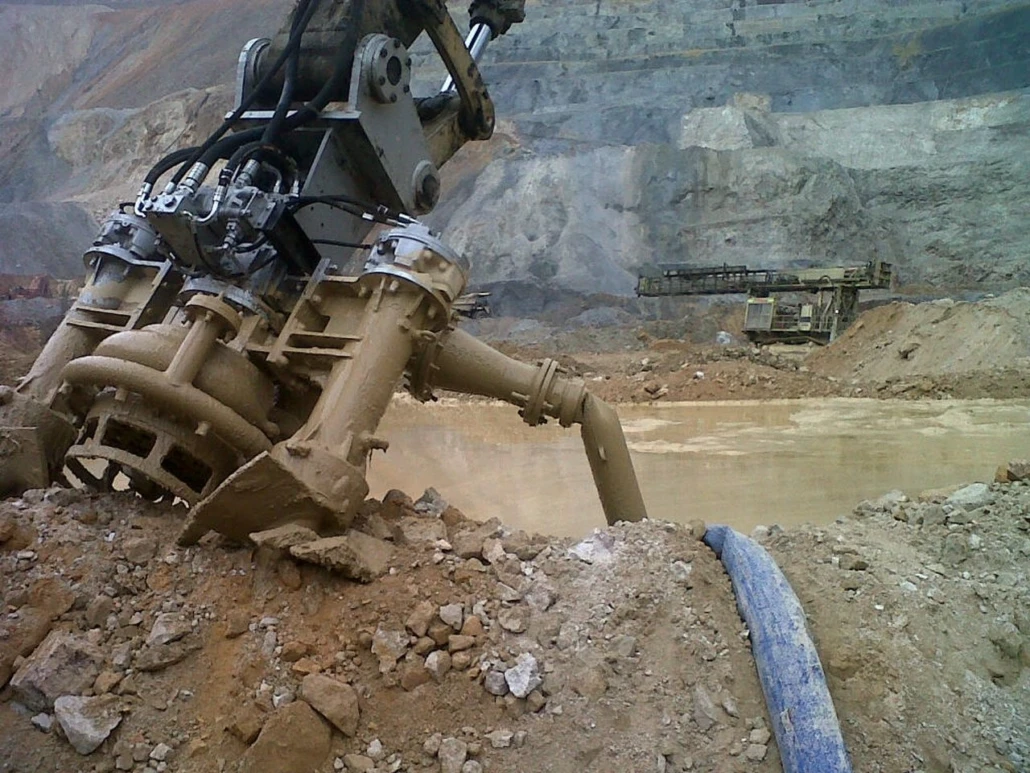

1. Caracterización del material
El diagnóstico exhaustivo del material es el punto de partida, pues puede variar desde arenas finas y gravas hasta residuos mineros heterogéneos y sedimentos compactos que requieren procesamiento previo.
Esta diversidad de mezclas exige analizar tres aspectos interconectados:
- Abrasividad: La fricción de partículas a alta velocidad altera la geometría de los componentes internos. La ingeniería moderna mitiga este desgaste utilizando aleaciones de alta resistencia diseñadas específicamente para el mineral procesado.
- Concentración de sólidos: Un mayor porcentaje de sólidos aumenta la densidad del fluido, reduciendo la eficiencia hidráulica. Ignorar este factor subestima la potencia necesaria, lo que puede sobrecargar el motor y provocar fallas prematuras o caudales insuficientes.
- Distribución granulométrica: El tamaño máximo de partícula define el diseño del impulsor. Mientras que las partículas grandes impactan con energía cinética causando picaduras, las finas actúan como una pasta abrasiva. La angularidad del material también determina la severidad de la erosión.
2. Profundidad operativa y Motorización
La profundidad influye en la configuración del sistema y en el riesgo de cavitación. La presión en la entrada del impulsor debe gestionarse con precisión para evitar la vaporización del líquido, un fenómeno destructivo que erosiona el metal y colapsa el rendimiento.
Ten en cuenta estos aspectos:
- NPSHa vs. NPSHr: La regla fundamental es que la Carga Neta Positiva disponible (NPSHa) siempre debe superar a la requerida (NPSHr) por el fabricante, manteniendo un margen de seguridad de 0.5 a 1 metro.
- Motorización: Para profundidades superiores a 30-50 metros, se recomienda el uso de motores hidráulicos, una solución técnicamente superior para entornos de alta presión sumergida.
3. Rendimiento Hidráulico y Punto Óptimo (BEP)
El dimensionamiento correcto requiere cruzar la curva de rendimiento de la bomba con la curva de demanda del sistema (altura geométrica más pérdidas por fricción).
El objetivo es operar lo más cerca posible del Punto de Máxima Eficiencia (BEP). Fuera de este rango, se generan flujos turbulentos, calor excesivo y vibraciones radiales que acortan la vida útil de sellos y cojinetes.
En operaciones de gran escala, el uso de múltiples bombas modulares suele ser más eficiente energéticamente que una sola unidad de gran capacidad.

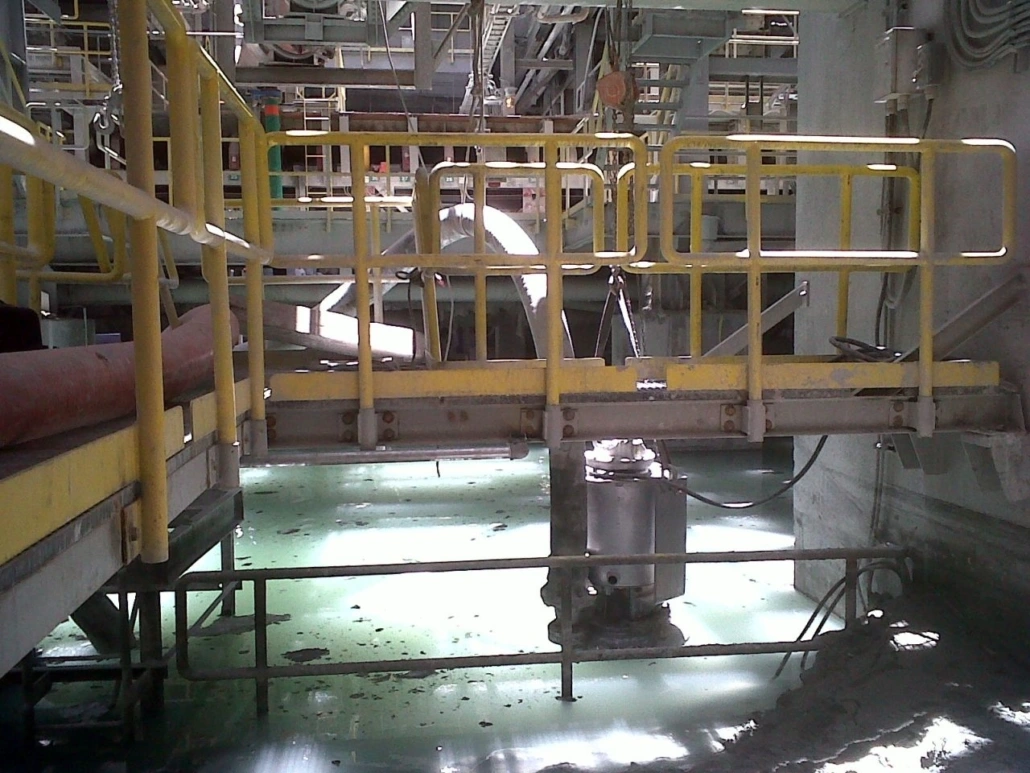

4. Resiliencia ambiental y Mantenibilidad
La robustez de una bomba se mide por su capacidad para rendir de forma continua en el entorno operacional:
- Corrosión: En presencia de químicos, es imperativo el uso de aceros inoxidables de alta aleación o revestimientos poliméricos, junto con sellos mecánicos de materiales compatibles (carburo de silicio/grafito).
- Temperatura: Los extremos térmicos afectan la viscosidad del lubricante y la tenacidad del metal. El diseño debe contemplar estos rangos para evitar fracturas por impacto o degradación del tren de sellado.
- Accesibilidad: Dado que muchas bombas operan en lugares remotos o barcazas, la facilidad de mantenimiento es un factor dominante en el costo total de propiedad.
5. Sistemas modulares y Flexibilidad
En un entorno dinámico, una solución rígida se vuelve obsoleta rápidamente. La modularidad permite:
- Escalabilidad: Ajustar la capacidad de bombeo según la demanda real, optimizando el ROI y reduciendo el riesgo financiero inicial.
- Redundancia: Si una unidad falla, el sistema continúa operando, garantizando la continuidad del negocio.
- Movilidad: El uso de barcazas modulares y sistemas de control remoto facilita la reubicación rápida y segura de los equipos en proyectos donde el área de operación cambia constantemente.

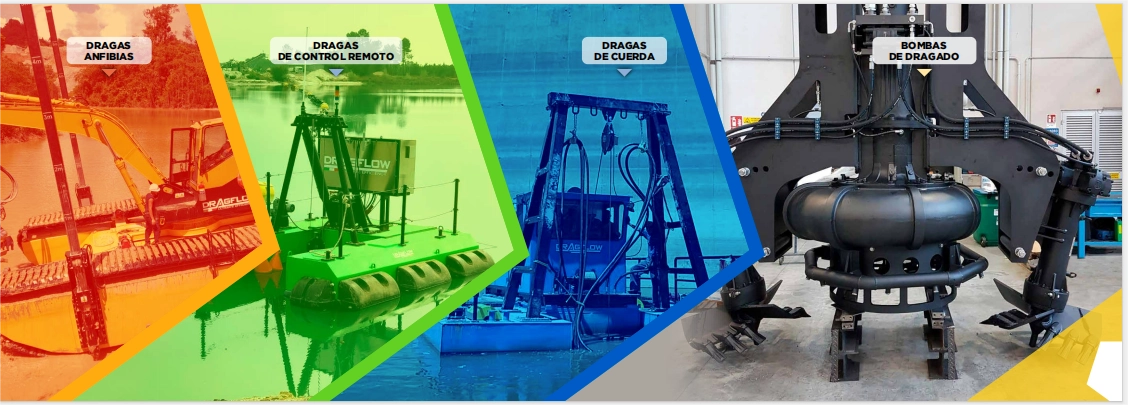

Soluciones de dragado Dragflow
La integración de estos criterios revela que la selección exitosa es un ejercicio de ingeniería de sistemas integrados. Bajo esta visión de integridad operativa, las soluciones Dragflow se posicionan como el referente técnico para los desafíos más exigentes del sector:
- Componentes de alta durabilidad: Fabricados en aleaciones resistentes al desgaste extremo.
- Alto desempeño en sólidos: Capacidad superior para el transporte de pulpas densas.
- Modularidad avanzada: Integración nativa con sistemas remotos, dragas y plataformas oruga.
- Diseño simplificado: Estructura optimizada para facilitar el mantenimiento en terreno.
Para operaciones que exigen máxima eficiencia en el transporte de materiales sólidos, Dragflow es sinónimo de rendimiento y continuidad operativa.
En HCA Minería somos representantes oficiales de Dragflow en Chile. Contáctanos para diseñar la solución exacta que tu faena requiere.
